一、管網平衡控制的意義

1、管網失衡的現象

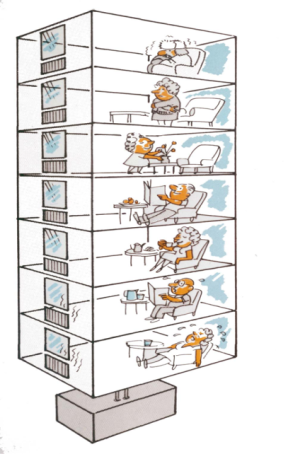

戶間不平衡

支路間、樓棟間不平衡

2、管網失衡的原因

2.1熱網存在固有缺陷

2.2設計階段考慮不嚴密

2.3施工不夠規范

2.4設備質量不達標

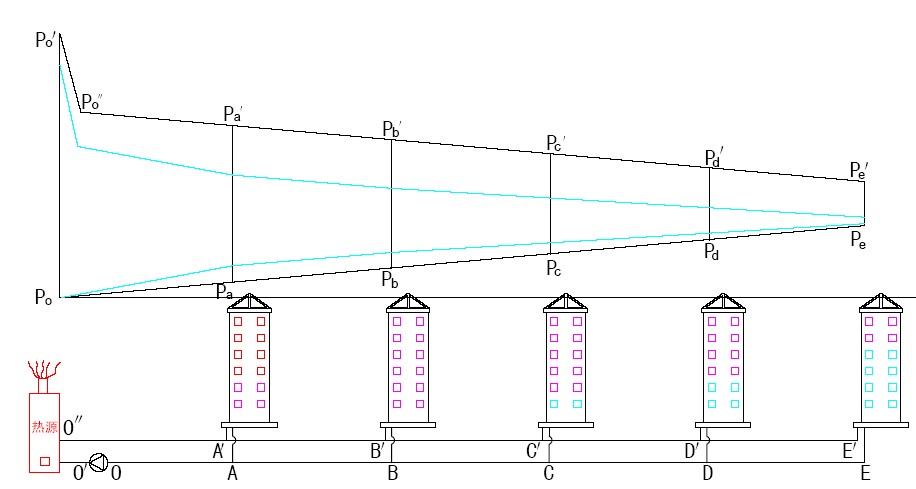

熱網先天存在近端流量大，遠端流量小的問題

3、管網失衡的影響

3.1能源浪費嚴重

從能源傳遞過程可以看出，末端不平衡損失占總熱耗的20%左右，因此末端控制至關重要，節能潛力集中在管網末端。

3.2建設成本增加

3.3運行成本增加

3.4供熱品質差，用戶投訴率高

二、管網平衡控制的原理

1、管網水力平衡規范——適用于樓棟間、單元間、戶間

根據GB 50736標準：

5.9.11條規定：室內熱水供暖系統各并聯環路之間的壓力損失差額不大于15%；

8.5.14條規定：空調水系統布置和選定管徑時，應減少壓力損失的相對差額，當超過15%時，應采取水力平衡措施。

【這個15％的規定是相當嚴格的。并聯環路計算壓力損失相對差額不大于15%，最大只會引起的流量偏差8%左右，引起平均水溫和散熱量偏差2%左右，即使是對水溫降影響比較敏感的單管系統下游，引起平均水溫和散熱量偏差也只有5%左右?！?/span>

三、管網平衡控制的組成

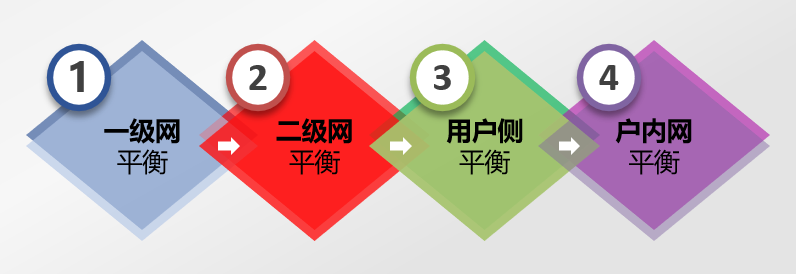

1、管網平衡系統組成

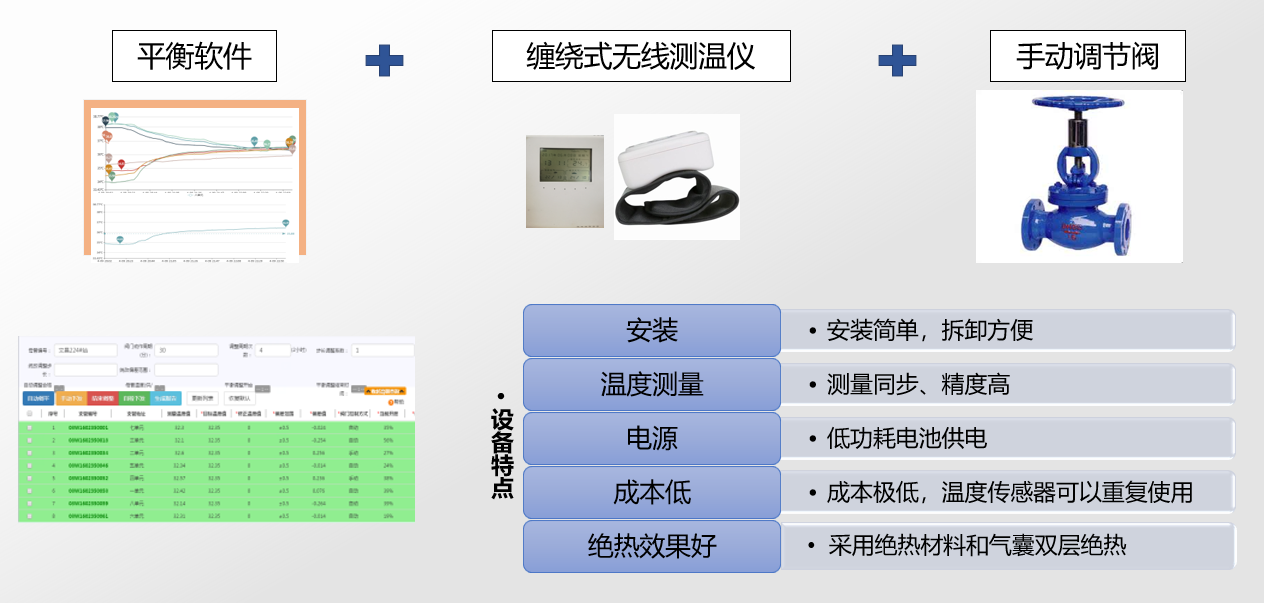

2、支路平衡系統組成

四、管網平衡系統解決方案

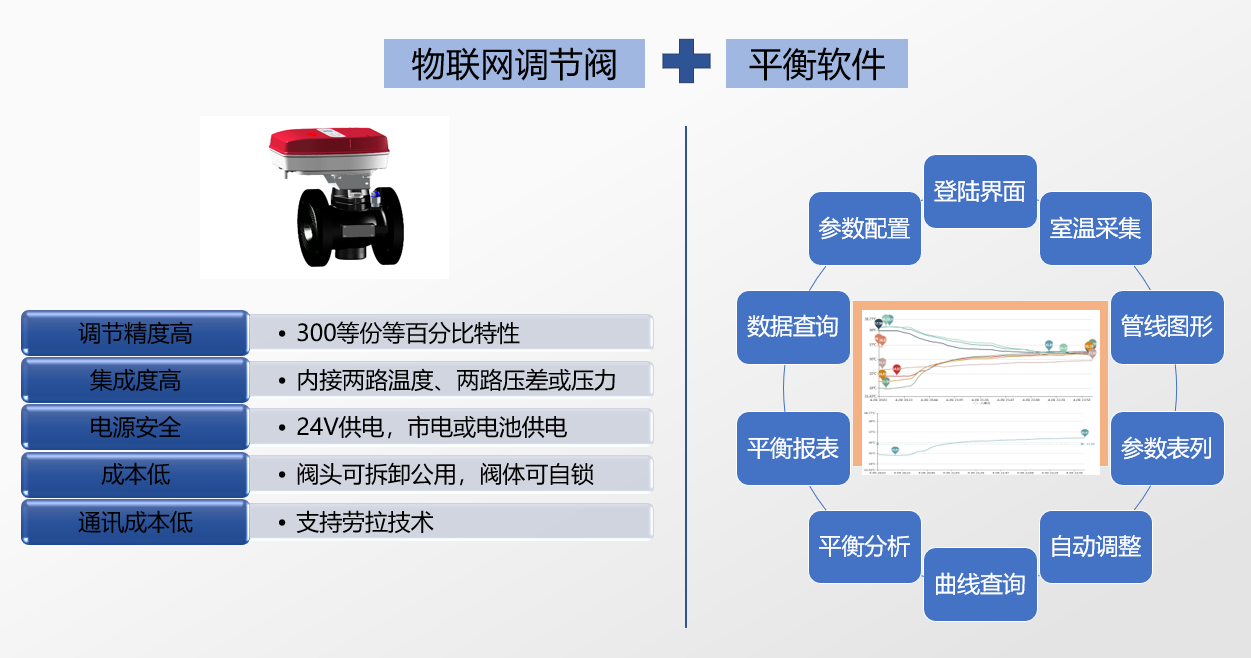

從熱源到末端用戶，采用智能調節閥門

自動調節閥門開度

整個管網水力達到平衡

消除過熱過冷現象
